Curvas de nivel: qué son, cómo leerlas y para qué sirven en topografía

Las curvas de nivel son líneas que unen puntos de la misma altitud en un mapa. Cada curva corresponde a una cota — 100 m, 110 m, 120 m… — y juntas representan el relieve sobre una hoja plana: donde las curvas se juntan el terreno es empinado, donde se separan es plano, y las curvas cerradas marcan cerros y depresiones.

Esta guía explica qué son las curvas de nivel, cómo leer un plano de curvas de nivel, qué es la equidistancia y para qué sirven en topografía y en la agricultura. Al final verás cómo generar las curvas de nivel de cualquier lugar del mundo a partir de datos de elevación reales, sin levantamiento ni software de SIG.

Generar curvas de nivel de cualquier lugar →

¿Qué son las curvas de nivel?

Una curva de nivel es una línea imaginaria que une todos los puntos del terreno que están a la misma altura sobre el nivel del mar. Si caminaras exactamente sobre una curva de nivel, nunca subirías ni bajarías.

La forma más fácil de entenderlo es imaginar un cerro cortado por planos horizontales cada 100 metros, como rebanadas. Visto desde arriba, el contorno de cada rebanada es una línea cerrada: eso es una curva de nivel. La curva más interior es la cima; cada anillo hacia fuera está 100 m más abajo.

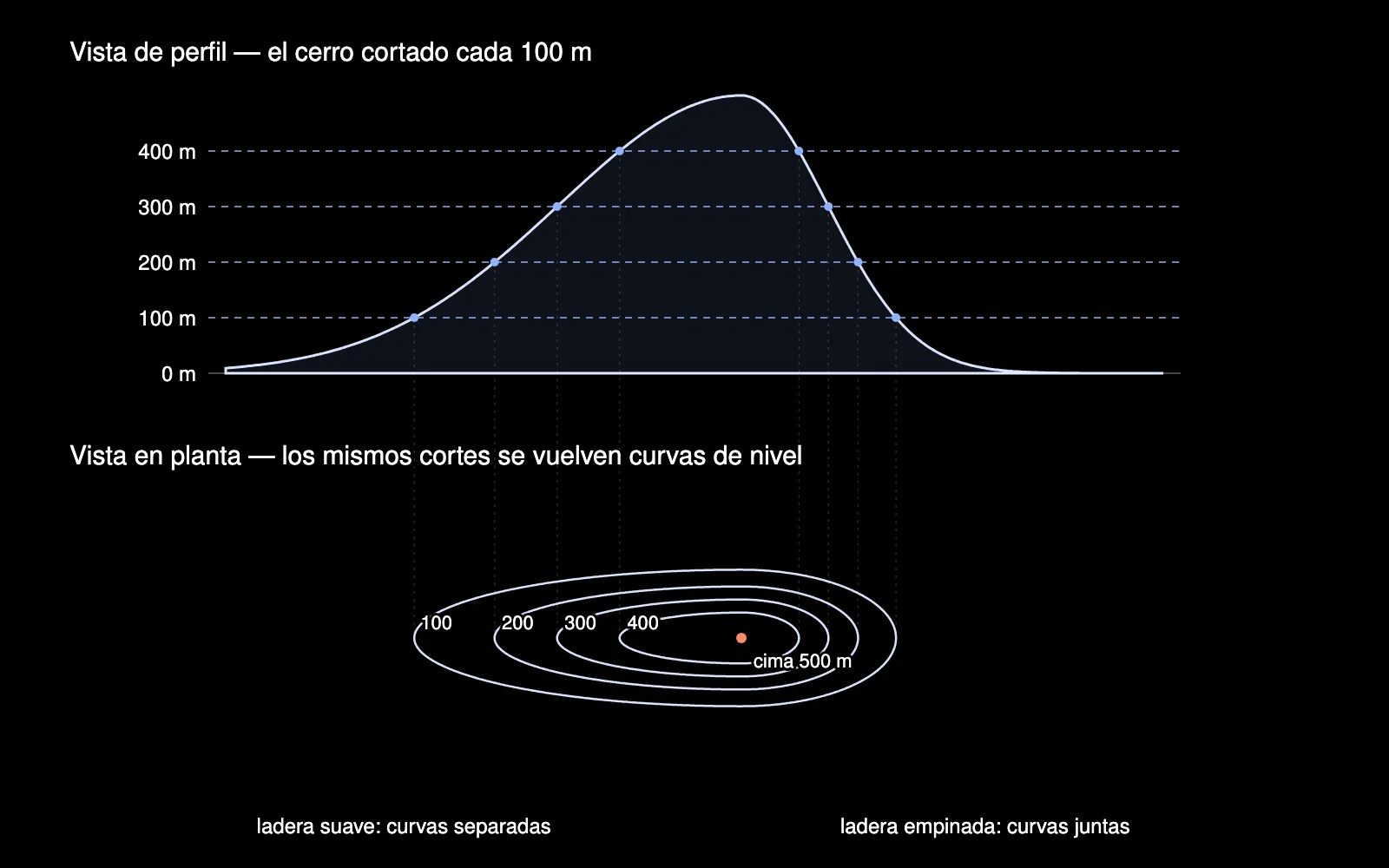

Diagrama: un cerro visto de perfil, cortado por planos horizontales a 100, 200, 300 y 400 metros; líneas punteadas proyectan cada corte sobre la vista en planta, donde los cortes se convierten en curvas de nivel concéntricas — Cómo nacen las curvas de nivel: se corta el terreno a alturas fijas (arriba) y se mira desde arriba (abajo). Cada corte se vuelve una curva — y en la ladera empinada las curvas quedan más juntas.

Plano de curvas de nivel, plano topográfico y carta topográfica

Un plano de curvas de nivel muestra el relieve solo con las curvas: las líneas son el plano.
Un plano topográfico representa un terreno concreto — un predio, una parcela, una obra — con curvas de nivel, linderos, construcciones y cotas, normalmente a partir de un levantamiento topográfico.
Una carta topográfica (como las del INEGI en México o el MTN del IGN en España) cubre una región entera y combina las curvas de nivel con ríos, caminos, vegetación y nombres.

En todos los casos, las curvas de nivel son la parte que describe el relieve.

Tipos de curvas de nivel

En la mayoría de los planos hay tres tipos de curva:

Curvas maestras (o índice) — una de cada cinco, más gruesas y con su cota escrita (500, 600…). Son la referencia para leer el plano.
Curvas intermedias — las líneas finas entre las maestras, sin número. Su cota se obtiene contando desde la maestra más cercana.
Curvas auxiliares — discontinuas, a la mitad de la equidistancia; solo se dibujan en zonas planas donde las curvas normales quedarían demasiado separadas.

Las curvas cerradas alrededor de un hundimiento (un cráter, una dolina) llevan pequeñas marcas que apuntan hacia dentro, para no confundirlas con un cerro.

Cráter del Puy de Pariou dibujado con curvas maestras acotadas, marcas de depresión dentro del cráter y curvas auxiliares discontinuas — Cráter del Puy de Pariou (Francia): curvas maestras acotadas, marcas que apuntan hacia el fondo de la depresión y curvas auxiliares discontinuas en las zonas más planas. Generado con TopoLines.

La equidistancia de las curvas de nivel

La equidistancia es la diferencia de altura constante entre una curva y la siguiente. Aparece en la leyenda del plano: “equidistancia 10 m”, por ejemplo.

Con una equidistancia de 10 m, cruzar cuatro curvas cuesta arriba significa subir 40 m, sin importar cuánto hayas caminado en horizontal. Eso es lo que hace tan útil un plano de curvas de nivel: la distancia en el papel se convierte en altura en el terreno.

La equidistancia también cambia el aspecto del mapa. El mismo relieve con una equidistancia pequeña y una grande:

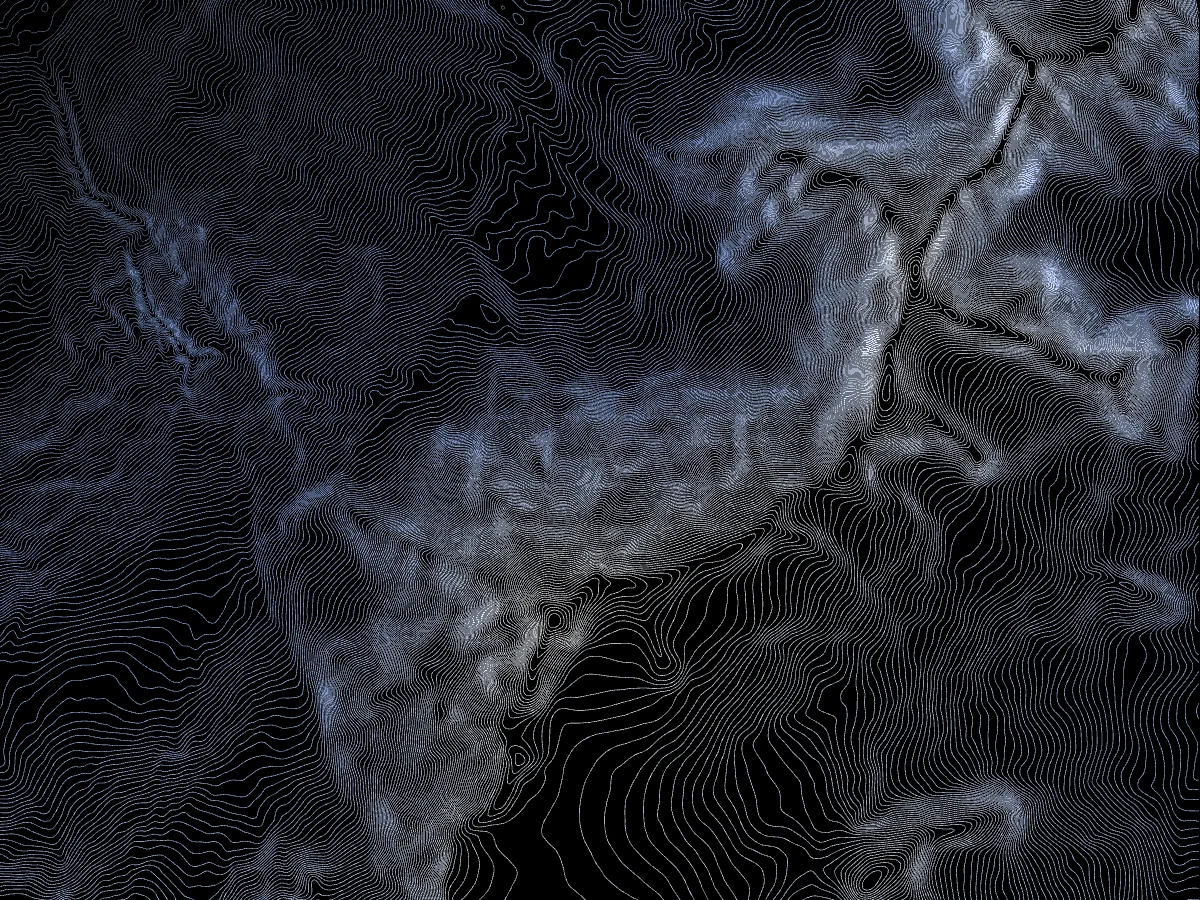

El valle de Chamonix y el macizo del Mont Blanc con una equidistancia de 10 metros — curvas densas que muestran cada detalle del relieve — Equidistancia de 10 m: curvas densas, aparece cada cañada y cada loma. Útil para estudiar un terreno en detalle.

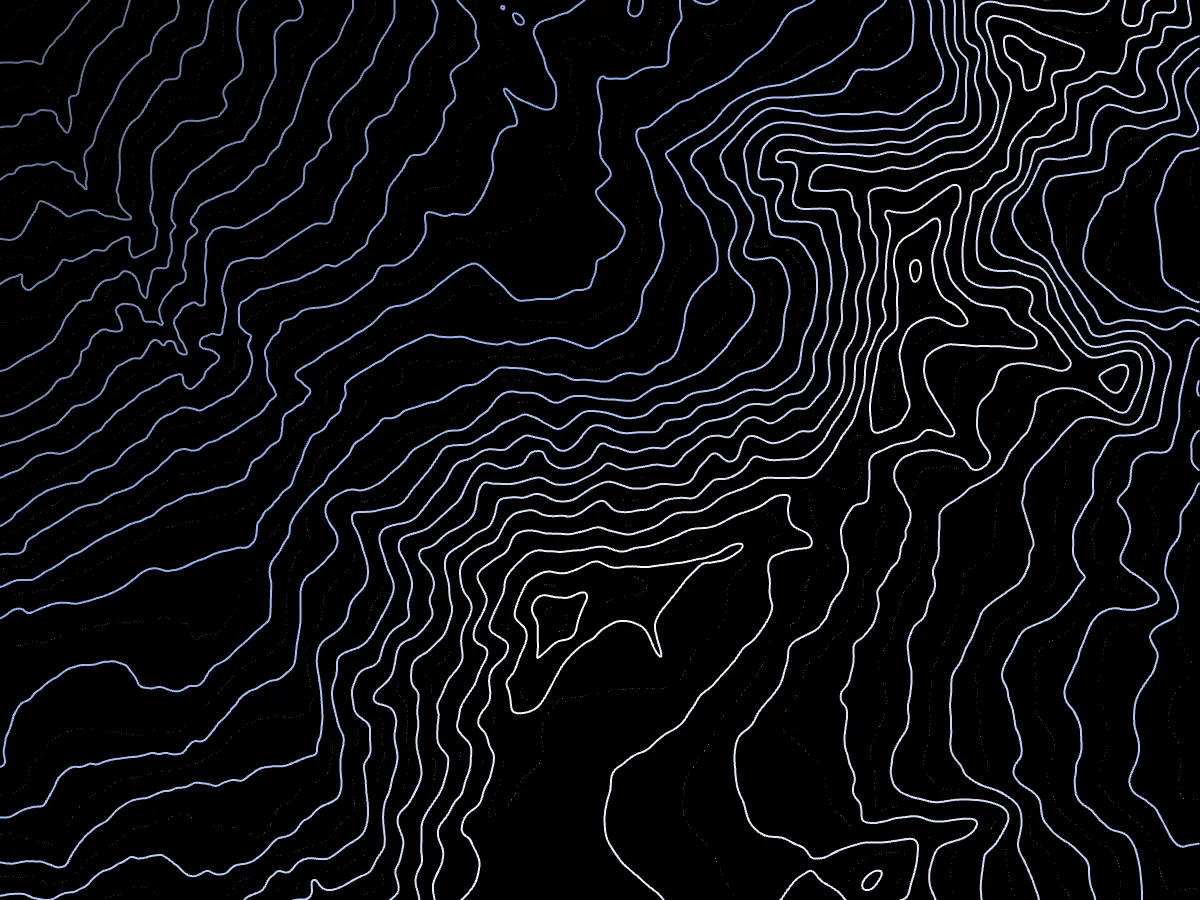

La misma zona de Chamonix con una equidistancia de 100 metros — pocas curvas, solo las grandes formas del relieve — La misma zona con equidistancia de 100 m: solo quedan las grandes formas del relieve. Se lee de un vistazo.

Regla práctica: las zonas planas necesitan equidistancias pequeñas (1 a 5 m) para que el plano no quede vacío; las zonas montañosas, equidistancias mayores (20 a 100 m) para que no se vuelva una mancha negra.

Cómo leer las curvas de nivel

Busca la equidistancia en la leyenda y las curvas maestras acotadas.
Ubica los puntos altos y bajos. Las curvas cerradas más pequeñas son cimas (o depresiones, si llevan marcas). Los ríos y las cotas más bajas indican las partes bajas.
Lee la pendiente por la separación. Curvas juntas = terreno empinado. Curvas separadas = terreno suave o plano.
Lee las “V”. Donde las curvas forman una V o una U, estás cruzando un valle o una loma (ver abajo).
Cuenta curvas para obtener la cota. Desde la maestra más cercana, cuenta las curvas y multiplica por la equidistancia.

Curvas juntas y separadas: la pendiente

La separación entre curvas es el dato más importante del plano, porque indica la pendiente del terreno:

Curvas juntas = pendiente fuerte. Mucha altura en poca distancia.
Curvas separadas = pendiente suave. Llanuras, mesetas, fondos de valle.
Juntas arriba y separadas abajo = ladera cóncava (empinada arriba, se suaviza hacia abajo).
Separadas arriba y juntas abajo = ladera convexa (cima redondeada que cae con fuerza).

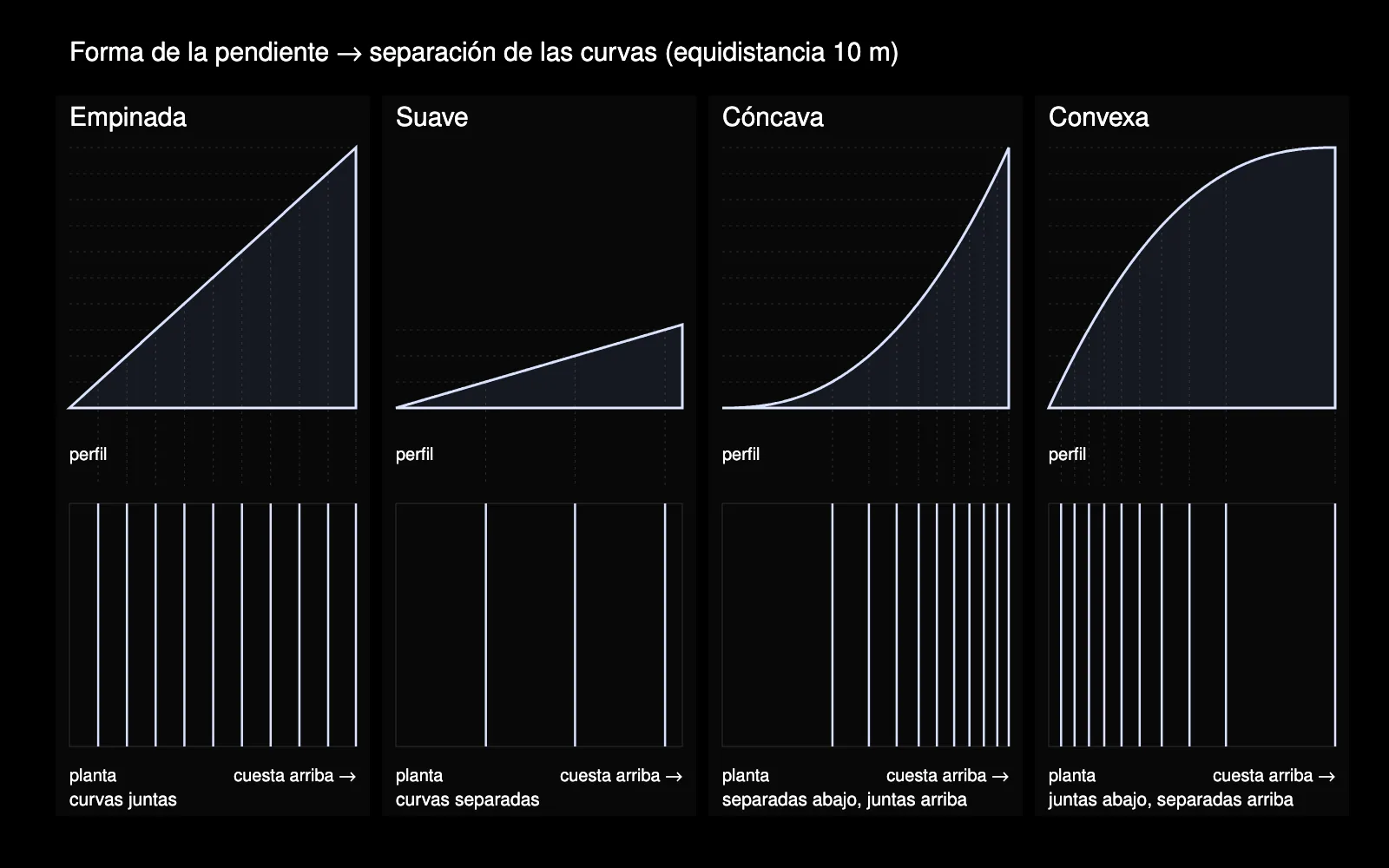

Diagrama de cuatro perfiles de ladera — empinada, suave, cóncava y convexa — cada uno sobre la separación de curvas que produce en planta — Misma equidistancia de 10 m, cuatro laderas: la empinada junta las curvas, la suave las separa, y una separación irregular indica si la ladera es cóncava o convexa.

Cimas, lomas, valles y collados

Cinco formas explican casi todo lo que aparece en un plano de curvas de nivel:

Cima (cerro) — curvas cerradas y concéntricas; la más pequeña es la cumbre.
Depresión — curvas cerradas con marcas que apuntan hacia dentro.
Valle (cañada) — las curvas forman una V que apunta cuesta arriba, es decir, aguas arriba. El agua corre por el fondo de la V.
Loma (divisoria, parteaguas) — las curvas forman una V o U que apunta cuesta abajo, rodeando la parte alta.
Collado (puerto) — el punto bajo entre dos cimas, donde las curvas se estrechan como un reloj de arena.

Prueba rápida: si la V apunta hacia arriba, es un valle; si apunta hacia abajo, es una loma.

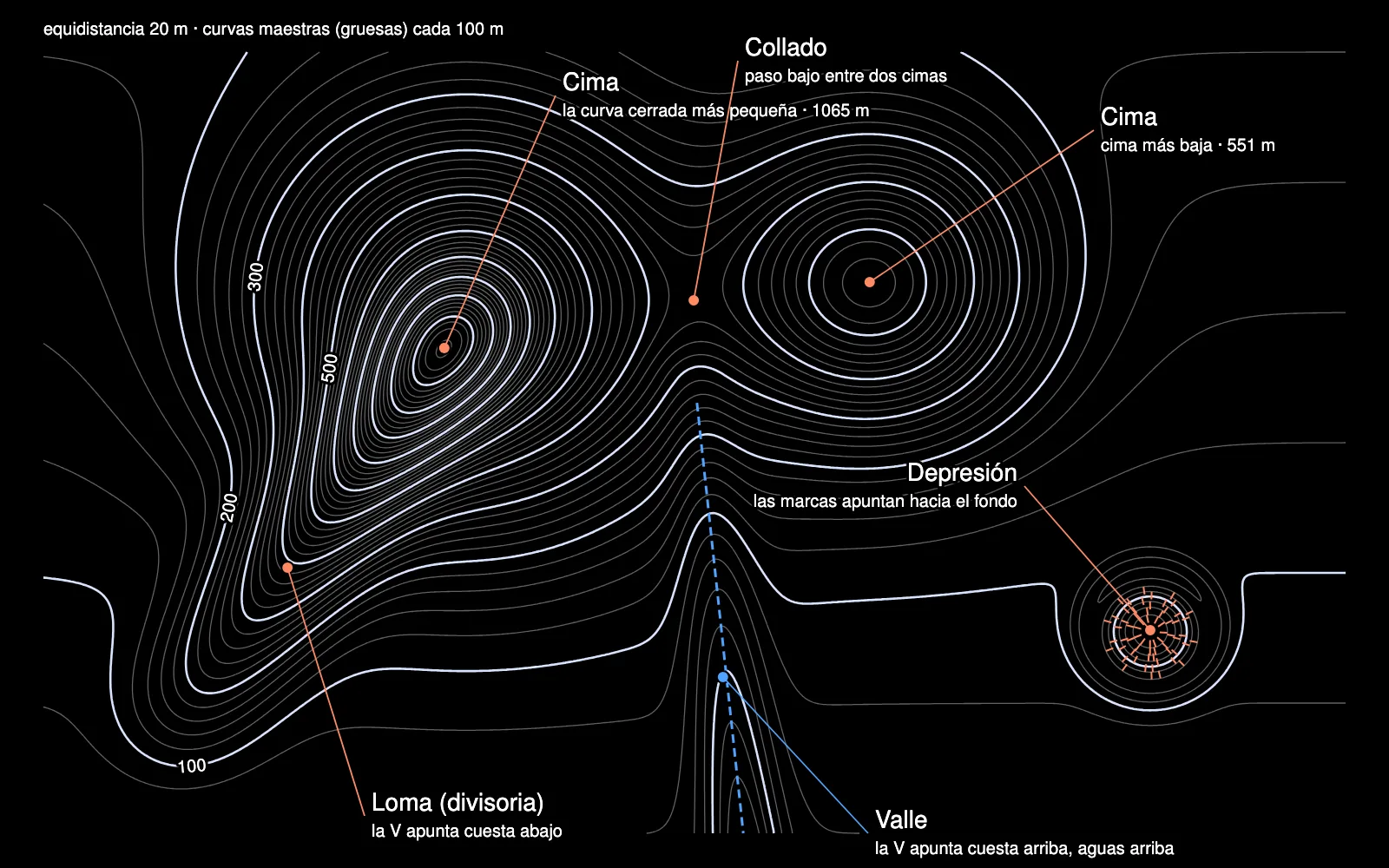

Plano de curvas de nivel anotado con dos cimas, el collado entre ellas, una loma cuyas curvas apuntan cuesta abajo, un valle cuyas curvas apuntan cuesta arriba a lo largo de un arroyo y una depresión marcada con trazos — Las cinco formas en un solo plano: dos cimas, el collado entre ellas, una loma (V hacia abajo), un valle (V hacia arriba, a lo largo del arroyo) y una depresión (marcas hacia dentro). Curvas maestras gruesas cada 100 m.

Las reglas de las curvas de nivel

Las curvas de nivel nunca se cruzan. Un punto no puede tener dos alturas. La única excepción aparente es un acantilado vertical o en voladizo, donde las curvas se tocan.
Toda curva se cierra, aunque el cierre quede fuera del plano.
La equidistancia es constante en un mismo plano.
Las curvas cerradas son cimas o depresiones.
Las curvas no se dividen ni se unen: cada una es una línea continua.

Curvas de nivel en topografía

En topografía, las curvas de nivel son la forma estándar de representar la altimetría de un terreno. Se obtienen de un levantamiento topográfico (estación total, GPS, dron) o de un modelo digital de elevación (MDE), y se usan para:

Proyectos de obra — trazo de caminos, fraccionamientos, terracerías (corte y relleno) y drenajes.
Cálculo de pendientes — la pendiente entre dos curvas es la equidistancia dividida entre la distancia horizontal que las separa.
Cuencas y escurrimientos — las lomas marcan los parteaguas y los valles muestran por dónde corre el agua.
Intercambio con CAD y SIG — las curvas suelen circular en DXF (AutoCAD, Civil 3D) o en formatos SIG como GeoJSON y Shapefile.

Curvas de nivel en la agricultura

En el campo, las curvas de nivel sirven para trabajar a lo ancho de la pendiente en lugar de a favor de ella:

Siembra en curvas de nivel (surcado en contorno) — los surcos siguen las curvas, así cada uno frena el agua de lluvia: escurre más despacio, se infiltra más y arrastra mucho menos suelo.
Terrazas y bordos — en las laderas más inclinadas, se construyen siguiendo las curvas para cortar la pendiente en escalones.
Zanjas de infiltración y diseño keyline — en agricultura regenerativa y permacultura, las curvas definen dónde captar y repartir el agua.

Para planificar, un plano de curvas de nivel de la parcela muestra de un vistazo las lomas, las cañadas y las zonas más empinadas. Para trazar los surcos o las terrazas en el terreno, en cambio, se marcan los puntos de igual cota en campo (con un nivel en A, nivel de manguera, nivel óptico o GPS RTK), porque hace falta precisión de centímetros.

Cómo generar curvas de nivel de cualquier lugar

Hay tres caminos para obtener curvas de nivel:

En campo, con un levantamiento topográfico: el más preciso, para proyectos y obras.
En un SIG como QGIS: descargas un modelo digital de elevación, ejecutas la herramienta de curvas de nivel y limpias el resultado.
Con un generador en línea, que busca los datos de elevación y traza las curvas por ti.

Con TopoLines

Los sitios que explican las curvas de nivel casi nunca te dejan generar las tuyas. TopoLines lo hace para cualquier lugar del mundo:

Busca el lugar (una ciudad, un cerro, un rancho) y dibuja la zona.
Elige la equidistancia.
Activa curvas maestras, cotas y marcas de depresión si quieres.
Exporta en PNG (gratis), o en SVG, DXF (AutoCAD) y GeoJSON (QGIS) con el plan de pago.

Las curvas se trazan a partir de datos de elevación reales: GEDTM30 (30 m, terreno desnudo, todo el mundo) en el plan gratuito y datos de 10 m en el plan de pago — en España, el MDT de 5 m del IGN. La equidistancia mínima es de 25 m en el plan gratuito y de 5 m en el de pago: suficiente para leer el relieve de un predio o de una región, no para sustituir un levantamiento topográfico.

¿Quieres ver ejemplos ya listos? Mira los mapas de curvas de nivel de Cusco, Bogotá, Medellín o Bariloche.

El editor está en inglés. Los términos que vas a encontrar: Contour Interval = equidistancia, Index = curvas maestras, Labels = cotas, Export = exportar.

Preguntas frecuentes

¿Qué son las curvas de nivel? Son líneas que unen puntos de la misma altitud en un mapa. En conjunto representan el relieve: su separación indica la pendiente y sus formas muestran cimas, valles, lomas y depresiones.

¿Para qué sirven las curvas de nivel? Para representar el relieve en un plano. Se usan en topografía, ingeniería civil, agricultura (siembra en contorno, terrazas), senderismo y en la enseñanza de la geografía.

¿Qué es la equidistancia? Es la diferencia de altura fija entre dos curvas de nivel vecinas, indicada en la leyenda del plano — por ejemplo, 5 m o 10 m.

¿Las curvas de nivel se pueden cruzar? No. Un punto no puede tener dos alturas. Solo se tocan en un acantilado vertical o en voladizo.

¿Qué significa que las curvas de nivel estén muy juntas? Que el terreno es empinado. Las curvas separadas indican un terreno suave o plano.

¿Cómo se usan las curvas de nivel en la agricultura? Para sembrar y construir terrazas siguiendo el contorno del terreno en lugar de a favor de la pendiente. Así el agua de lluvia escurre más despacio y se reduce la erosión del suelo.

¿Qué es un plano de curvas de nivel? Es un plano que representa el relieve de un terreno solo con curvas de nivel, normalmente con su equidistancia y las curvas maestras acotadas.

¿Cómo se hacen las curvas de nivel? En campo, con un levantamiento topográfico; en un SIG como QGIS, a partir de un modelo digital de elevación; o con un generador en línea como TopoLines, que busca los datos de elevación y traza las curvas de cualquier lugar.

¿Se puede generar un mapa de curvas de nivel gratis? Sí. En TopoLines entras con Google o GitHub, dibujas una zona en cualquier parte del mundo y exportas un PNG gratis, sin instalar nada.
