Curvas de nível: o que são, como ler e como fazer (com exemplos)

Curvas de nível são linhas que ligam pontos de mesma altitude em um mapa. Cada curva corresponde a uma cota — 100 m, 110 m, 120 m… — e juntas elas mostram o relevo em uma folha plana: onde as curvas ficam próximas o terreno é íngreme, onde se afastam ele é plano, e as curvas fechadas marcam morros e depressões.

Este guia explica o que é uma curva de nível, como ler um mapa de curvas de nível, o que é a equidistância e para que elas servem na topografia e na agricultura. No final, mostramos como gerar as curvas de nível de qualquer lugar do mundo a partir de dados reais de elevação, sem levantamento de campo nem software de SIG.

Gerar curvas de nível de qualquer lugar →

O que é curva de nível?

Uma curva de nível é uma linha imaginária que une todos os pontos do terreno que estão na mesma altitude em relação ao nível do mar. Se você caminhasse exatamente sobre uma curva de nível, nunca subiria nem desceria.

O jeito mais fácil de entender é imaginar um morro cortado por planos horizontais, como fatias, a cada 100 metros. Visto de cima, o contorno de cada fatia vira uma linha fechada: é a curva de nível. A curva mais interna é o topo; cada anel para fora está 100 m mais baixo.

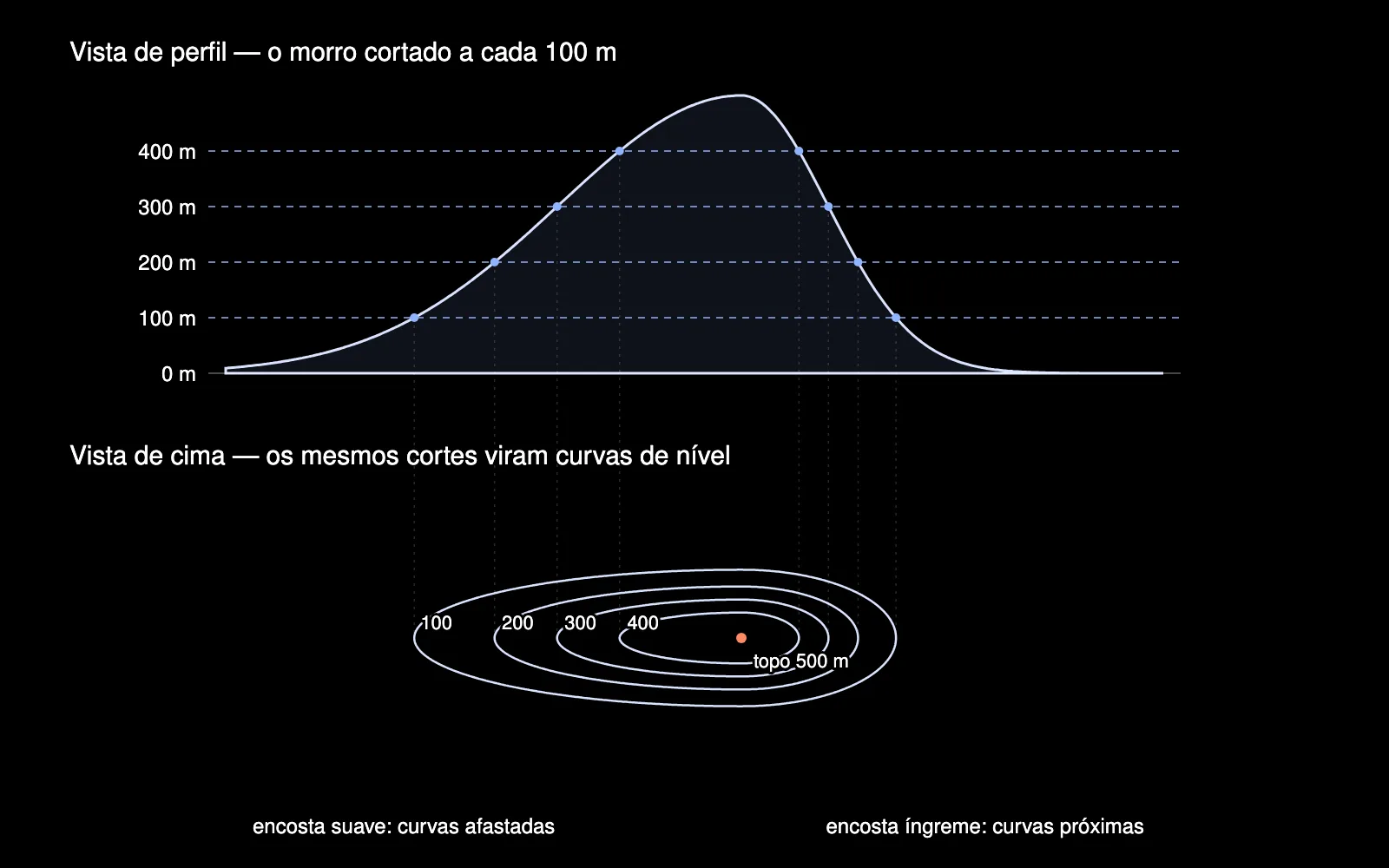

Diagrama: um morro visto de perfil, cortado por planos horizontais a 100, 200, 300 e 400 metros; linhas pontilhadas projetam cada corte na vista de cima, onde os cortes viram curvas de nível concêntricas — Como nascem as curvas de nível: o terreno é cortado em alturas fixas (em cima) e visto de cima (embaixo). Cada corte vira uma curva — e no lado íngreme do morro as curvas ficam mais próximas.

Mapa de curvas de nível, planta topográfica e carta topográfica

Um mapa de curvas de nível mostra o relevo só com as curvas: as linhas são o mapa.
Uma planta topográfica (ou planialtimétrica) é o desenho de um terreno específico — um lote, uma fazenda, uma obra — com curvas de nível, divisas, construções e cotas, normalmente feita a partir de um levantamento de campo.
Uma carta topográfica (como as do IBGE e da DSG) cobre uma região inteira e junta as curvas de nível com rios, estradas, vegetação e nomes.

Em todos os casos, as curvas de nível são a parte que mostra o relevo.

Tipos de curvas de nível

Na maioria dos mapas aparecem três tipos de curva:

Curvas mestras — uma a cada cinco, desenhadas mais grossas e com o valor da cota escrito (500, 600…). São a referência para ler o mapa.
Curvas intermediárias — as linhas finas entre as mestras, sem número. A cota delas se descobre contando a partir da mestra mais próxima.
Curvas auxiliares — tracejadas, com metade da equidistância, usadas só em áreas planas onde as curvas normais ficariam afastadas demais.

As curvas fechadas em volta de um buraco (uma cratera, uma dolina) recebem pequenos traços apontando para dentro, para não serem confundidas com um morro.

Cratera do Puy de Pariou desenhada com curvas mestras cotadas, traços de depressão dentro da cratera e curvas auxiliares tracejadas — Cratera do Puy de Pariou (França): curvas mestras com cota, traços apontando para dentro da depressão e curvas auxiliares tracejadas nas partes mais planas. Gerado com o TopoLines.

O que é a equidistância das curvas de nível

A equidistância é a diferença de altitude constante entre uma curva e a seguinte. Ela vem indicada na legenda do mapa: “equidistância 10 m”, por exemplo.

Com equidistância de 10 m, atravessar quatro curvas subindo significa ganhar 40 m de altitude — não importa quanto você andou na horizontal. É isso que torna o mapa de curvas de nível tão útil: distância no papel vira altura no terreno.

A equidistância também muda a cara do mapa. O mesmo relevo com equidistância pequena e grande:

Vale de Chamonix e maciço do Mont Blanc com equidistância de 10 metros — curvas densas que mostram cada detalhe do relevo — Equidistância de 10 m: curvas densas, cada grota e cada espigão aparecem. Bom para estudo detalhado de um terreno.

A mesma área de Chamonix com equidistância de 100 metros — poucas curvas, só as grandes formas do relevo — A mesma área com equidistância de 100 m: só as grandes formas do relevo continuam. Mais fácil de ler de relance.

Regra prática: regiões planas pedem equidistâncias pequenas (1 a 5 m) para o mapa não ficar vazio; regiões montanhosas pedem equidistâncias maiores (20 a 100 m) para não virar uma mancha preta.

Como ler um mapa de curvas de nível

Ache a equidistância na legenda e as curvas mestras com cota.
Ache os pontos altos e baixos. As menores curvas fechadas são topos (ou depressões, se tiverem traços). Rios e as cotas mais baixas marcam as partes baixas.
Leia a declividade pelo espaçamento. Curvas próximas = terreno íngreme. Curvas afastadas = terreno suave ou plano.
Leia os “V”. Onde as curvas formam um V ou um U, você está cruzando um vale ou um espigão (veja abaixo).
Conte as curvas para achar a cota. A partir da mestra mais próxima, conte as curvas e multiplique pela equidistância.

Curvas próximas e afastadas: a declividade

O espaçamento entre as curvas é a informação mais importante do mapa, porque mostra a declividade do terreno:

Curvas próximas = terreno íngreme. Muita altura em pouca distância.
Curvas afastadas = terreno suave. Várzeas, chapadas, fundos de vale.
Próximas em cima e afastadas embaixo = encosta côncava (íngreme no alto, suavizando para baixo).
Afastadas em cima e próximas embaixo = encosta convexa (topo arredondado que cai forte).

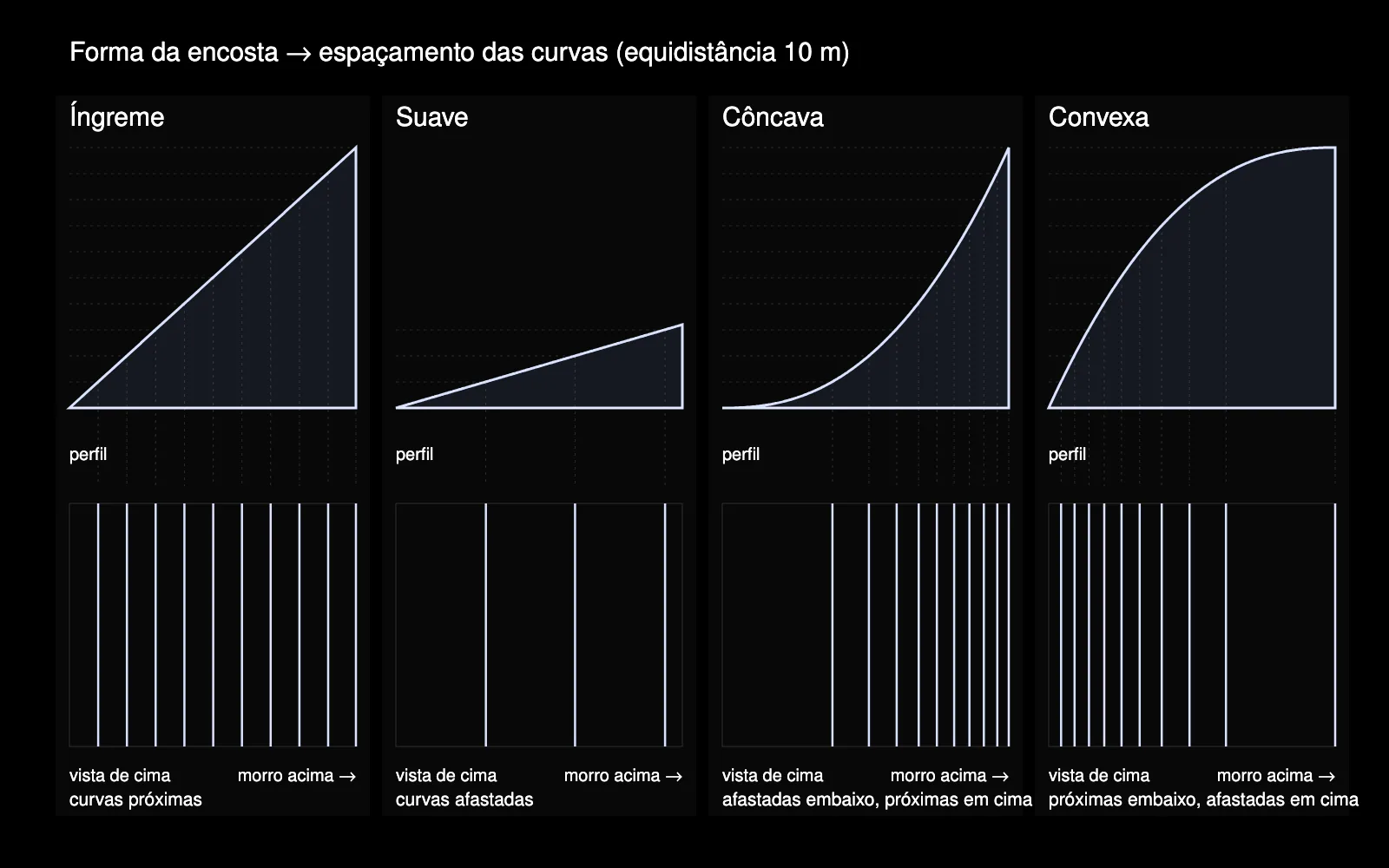

Diagrama de quatro perfis de encosta — íngreme, suave, côncava e convexa — cada um acima do espaçamento de curvas que produz na vista de cima — Mesma equidistância de 10 m, quatro encostas: a íngreme aproxima as curvas, a suave afasta, e o espaçamento irregular mostra se a encosta é côncava ou convexa.

Topos, espigões, vales e selas

Cinco formas explicam quase tudo o que aparece em um mapa de curvas de nível:

Topo (morro) — curvas fechadas e concêntricas; a menor é o cume.
Depressão — curvas fechadas com traços apontando para dentro.
Vale (grota) — as curvas formam um V apontando morro acima, ou seja, rio acima. A água corre pelo fundo do V.
Espigão (divisor de águas) — as curvas formam um V ou U apontando morro abaixo, contornando a parte alta.
Sela (colo) — o ponto baixo entre dois topos, onde as curvas se estreitam como uma ampulheta.

Teste rápido: se o V aponta para cima, é vale; se aponta para baixo, é espigão.

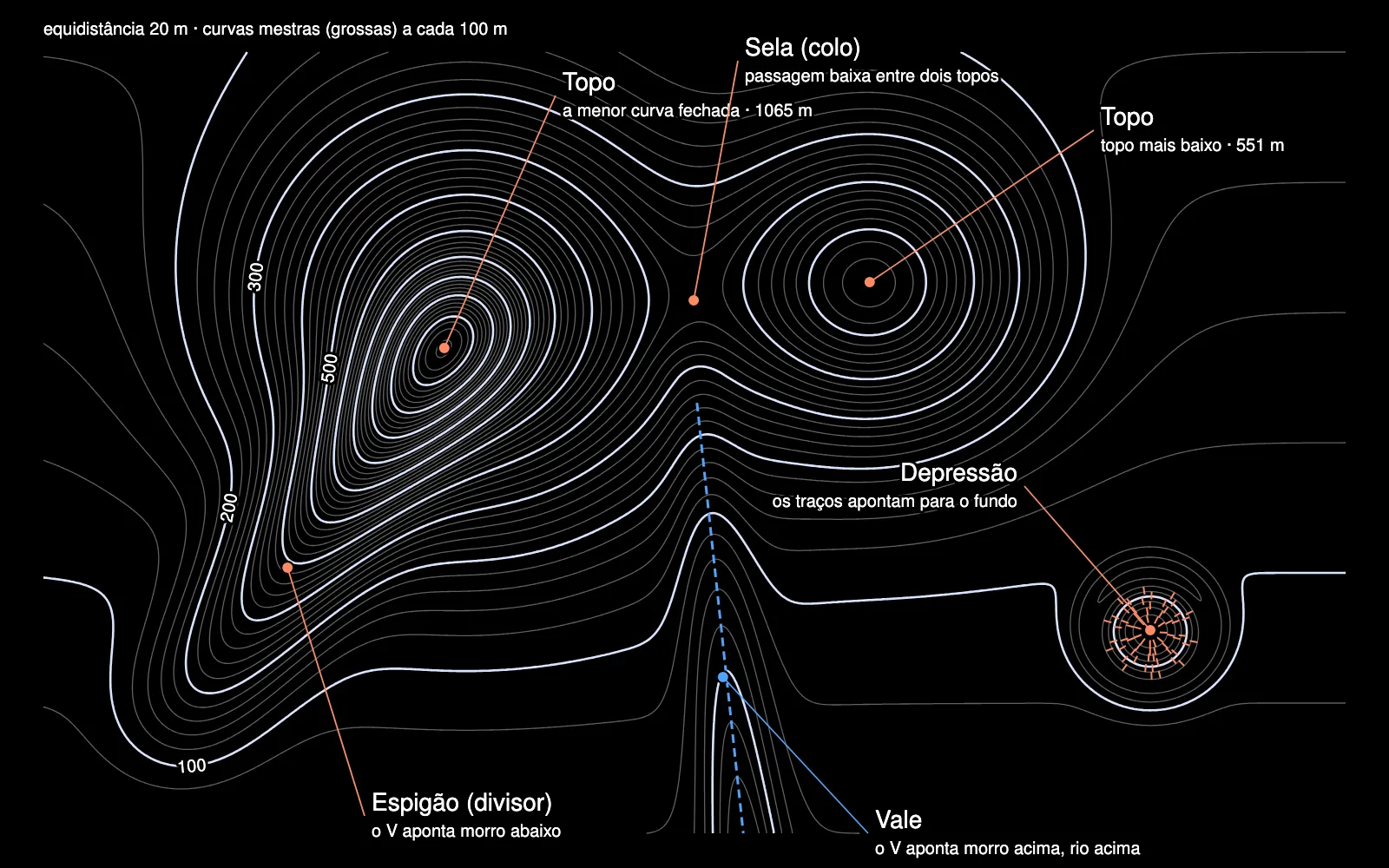

Mapa de curvas de nível anotado com dois topos, a sela entre eles, um espigão com curvas apontando morro abaixo, um vale com curvas apontando morro acima ao longo de um córrego e uma depressão marcada com traços — As cinco formas em um só mapa: dois topos, a sela entre eles, um espigão (V para baixo), um vale (V para cima, ao longo do córrego) e uma depressão (traços para dentro). Curvas mestras grossas a cada 100 m.

As regras das curvas de nível

Curvas de nível nunca se cruzam. Um ponto não pode ter duas altitudes. A única exceção aparente é um paredão vertical ou negativo, onde as curvas se encostam.
Toda curva se fecha, mesmo que o fechamento fique fora do mapa.
A equidistância é constante em um mesmo mapa.
Curvas fechadas são topos ou depressões.
Curvas não se dividem nem se juntam: cada uma é uma linha contínua.

Para que servem as curvas de nível

Topografia e engenharia — projeto de loteamentos, estradas, terraplenagem (corte e aterro), drenagem e implantação de obras. Em CAD, as curvas costumam circular em DXF.
Agricultura — planejamento do plantio em nível, terraços e conservação do solo (veja abaixo).
Trilhas e montanhismo — estimar subidas, achar o caminho mais suave, evitar paredões.
Geografia e ensino — entender bacias hidrográficas, divisores de águas e formas do relevo.
Design — pôsteres, padrões gráficos e peças em corte a laser feitas com o relevo de um lugar.

Plantio em curvas de nível

O plantio em curvas de nível (ou plantio em nível) consiste em fazer as linhas de plantio acompanharem as curvas de nível do terreno, em vez de descer a encosta. Cada linha funciona como uma pequena barreira: a água da chuva escorre mais devagar, infiltra mais e leva muito menos solo. É uma das práticas mais antigas de conservação do solo, muitas vezes combinada com terraços nas áreas mais inclinadas.

Na prática:

Entenda o relevo da área — onde estão os espigões, as grotas, as partes mais íngremes e por onde a água escoa. Um mapa de curvas de nível da propriedade mostra isso de uma vez.
Defina o espaçamento entre as linhas ou terraços conforme a declividade e o tipo de solo (quanto mais íngreme, mais próximos).
Marque as curvas no campo com um nível (pé de galinha, nível de mangueira, nível óptico ou GPS RTK), estaqueando pontos de mesma cota.

Um ponto importante: as curvas geradas a partir de modelos digitais de elevação servem para planejar e enxergar o relevo (passos 1 e 2). A locação das linhas de plantio no terreno (passo 3) continua sendo feita em campo, porque exige precisão de centímetros.

Como fazer curvas de nível

Existem três caminhos:

Em campo, com levantamento topográfico (estação total, nível, GPS): o mais preciso, usado em projetos e obras.
Em um SIG como o QGIS: você baixa um modelo digital de elevação (MDE), roda a ferramenta de curvas de nível e depois limpa o resultado.
Com um gerador online de curvas de nível, que já busca os dados de elevação e traça as curvas para você.

Gerar curvas de nível de qualquer lugar com o TopoLines

Os sites que explicam curvas de nível raramente deixam você gerar as suas. O TopoLines faz isso para qualquer lugar do mundo:

Busque o lugar (uma cidade, uma fazenda, uma serra) e desenhe a área.
Escolha a equidistância.
Ative curvas mestras, cotas e traços de depressão se quiser.
Exporte em PNG (grátis) ou em SVG, DXF (AutoCAD) e GeoJSON (QGIS) no plano pago.

As curvas são traçadas a partir de dados reais de elevação: GEDTM30 (30 m, terreno sem vegetação, mundo todo) no plano grátis e dados de 10 m no plano pago. A equidistância mínima é de 25 m no plano grátis e de 5 m no pago — o suficiente para ler o relevo de uma propriedade ou de uma região, não para substituir um levantamento topográfico.

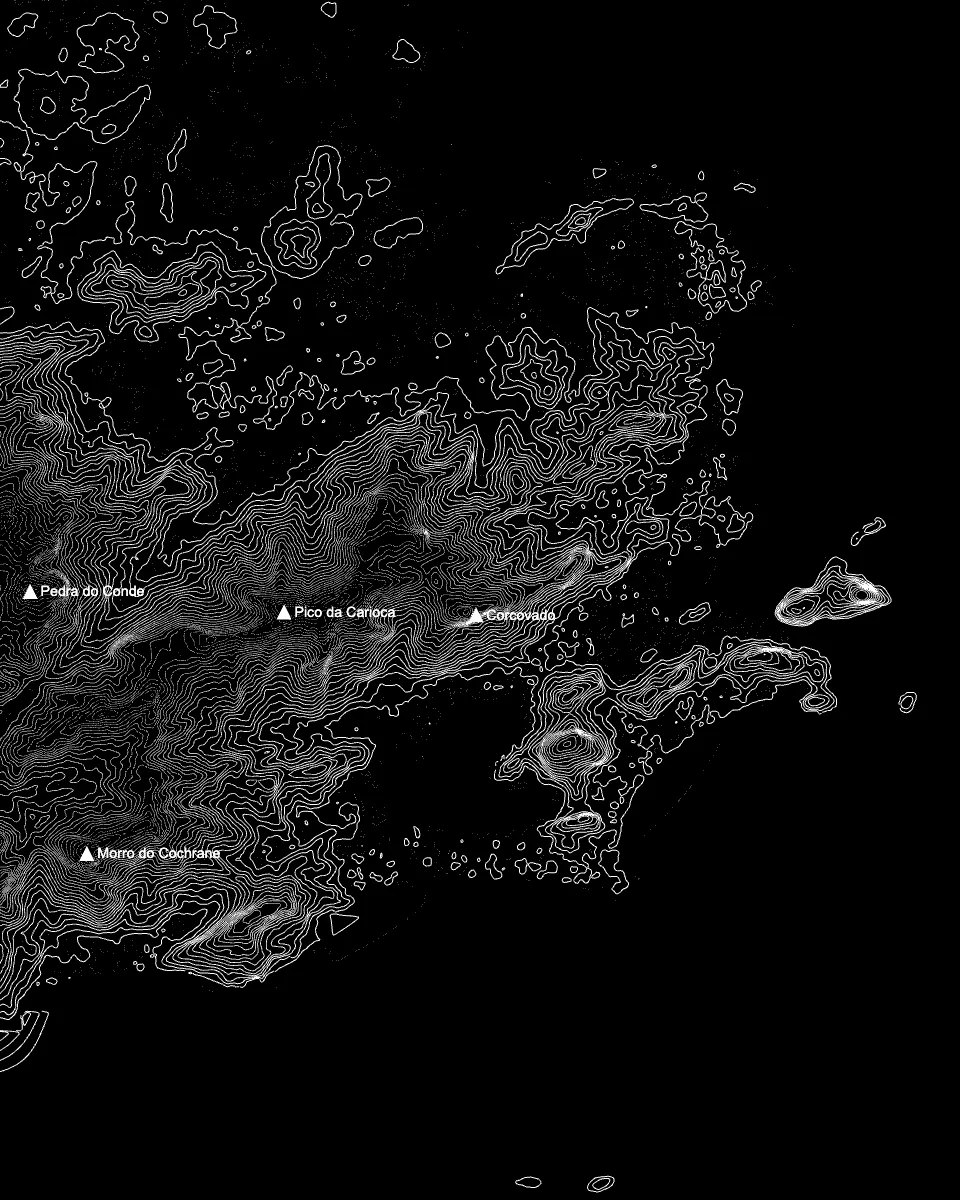

Mapa de curvas de nível do Rio de Janeiro: o maciço da Tijuca com o Pico da Carioca, o Corcovado e a Pedra do Conde, em linhas brancas sobre fundo preto — Rio de Janeiro em curvas de nível: o maciço da Tijuca, do Pico da Carioca ao Corcovado — repare como as curvas se apertam nas encostas íngremes. Ver o mapa completo. Gerado com o TopoLines.

O editor está em inglês. Os termos que você vai encontrar: Contour Interval = equidistância, Index = curvas mestras, Labels = cotas, Export = exportar.

Perguntas frequentes

O que é curva de nível? É uma linha que liga pontos de mesma altitude em um mapa. O conjunto das curvas mostra o relevo: o espaçamento indica a declividade e as formas mostram topos, vales, espigões e depressões.

Para que servem as curvas de nível? Para representar o relevo em um mapa plano. São usadas em topografia, engenharia, agricultura (plantio em nível e terraços), trilhas e no ensino de geografia.

O que é equidistância? É a diferença de altitude fixa entre duas curvas de nível vizinhas, indicada na legenda do mapa — por exemplo, 5 m ou 10 m.

Curvas de nível podem se cruzar? Não. Um ponto não pode ter duas altitudes. Elas só se encostam em um paredão vertical ou negativo.

O que significa quando as curvas de nível estão próximas? Que o terreno é íngreme. Curvas afastadas indicam terreno suave ou plano.

O que é plantio em curvas de nível? É plantar em linhas que acompanham as curvas de nível, atravessando a encosta em vez de descer por ela. Isso reduz a velocidade da água da chuva e a erosão do solo.

Como fazer curva de nível? Em campo, com levantamento topográfico; em um SIG como o QGIS, a partir de um modelo digital de elevação; ou com um gerador online como o TopoLines, que busca os dados de elevação e traça as curvas de qualquer lugar.

Como gerar curva de nível no Google Earth? O Google Earth não traça curvas de nível sozinho. O caminho mais comum é gerar as curvas fora dele — no QGIS ou em um gerador online — e depois abrir o resultado no Google Earth. O TopoLines exporta GeoJSON, que o QGIS converte em KML.

Dá para gerar um mapa de curvas de nível de graça? Sim. No TopoLines você entra com Google ou GitHub, desenha uma área em qualquer lugar do mundo e exporta um PNG de graça, sem instalar nada.
